　　国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

　　以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

　　本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)宽度(B)高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

　　测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

　　对于罩盖型纸箱，罩盖的高度(h)可在斜线毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。

　　但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。

　　若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

　　1. 尺寸要求：根据所需包装的物品尺寸确定瓦楞纸箱的尺寸，确保物品能够完全放入纸箱内，并留出一定空间以防碰撞造成损坏。

　　2. 纸板材质：选择适当的瓦楞纸板材质，以满足包装物品的重量和保护要求。

　　一般情况下，使用单层、双层或三层瓦楞九游娱乐纸板，根据包装物品的重量和需求进行选择。

　　可考虑使用组装式、折叠式或胶带封口等方式，确保纸箱在运输过程中能够保持良好的结构稳定性。

　　4. 内衬设计：根据包装物品的表面材质和敏感部位，考虑添加适当的内衬（如泡沫垫片、气泡膜等），以增加包装物品的保护性能，减少震动和碰撞对物品的损害。

　　5. 堆码要求：在纸箱设计时，要考虑到纸箱的堆码性能，确保瓦楞纸箱在堆叠时能够承受压力，保持稳定，避免纸箱变形或损坏。

　　6. 承重能力：根据包装物品的重量，确定瓦楞纸箱的承重能力，并确保纸箱能够承受长时间的运输和堆码过程中的扭曲和压力。

　　7. 标识要求：在纸箱设计时，考虑添加适当的标识，如产品名称、重量、尺寸等，以便于识别和管理。

　　8. 环保要求：选择环保型的纸板材料，并在纸箱的设计和制作过程中尽量减少浪费和污染。

　　9. 包装成本：在设计纸箱时，要综合考虑包装成本，选择适当的材料和制作工艺，以达到经济高效的包装目的。

　　10. 安全要求：确保瓦楞纸箱的设计符合国家相关标准和法规，保证包装物品运输过程中的安全性，减少潜在的风险和事故发生的可能性。

　　n —— 瓦楞纸箱装量； nL —— 瓦楞纸箱长度方向上排列内装物数目； nB —— 瓦楞纸箱宽度方向上排列内装物数目； nH —— 瓦楞纸箱高度方向上排列内装物数目。

　　例1：某化妆品选用 0201型瓦楞纸箱作为外包 装，内装中包装（纸盒） 24盒，中包装外尺寸为 190×140×120 mm，试选 择合适的排列方法。

　　例如，盒装洗衣粉在 纸箱内不允许采用平放和 侧放形式，因为平放和侧 放均会导致盒盖受压开启 而洗衣粉泄漏。

　　而对于截面为正方形或圆形的瓶 子，其P型和Q型没有区别，所以就简 化为一种方式。

　　图中百分数为不同尺寸比例的0201纸箱 较之2:1:2尺寸比例纸箱用料的增加量。

　　n L ——瓦楞纸箱长度方向上内装物排列数目，件 n B ——瓦楞纸箱宽度方向上内装物排列数目，件 n H ——瓦楞纸箱高度方向上内装物排列数目，件

　　图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线-打孔线-摇盖黏合面

　　图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线-底板

　　2、组合型 组合型是基型的组合，即由两种及以上的 基本箱型组成或演变而成，用多组数字符号 来表示。 图5—7所示箱型，上摇盖用0204型，下摇 盖用0215型，表示方法：0204/0215（上摇 盖/下摇盖）

　　图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型

　　图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图 1-A楞箱板 2-开封片 3-三角柱 4-B楞纸板

　　图5-47 纸板堆积材料 （a）交错层叠 （b）并行层叠 （c）蜂窝形瓦楞纸板

　　图5-49 蜂窝衬垫包装 （a）角垫 （b）方棱垫 （c）圆棱垫（d）框式单元包装垫 （e）框式垫（f）镜垫 （g）托盘 （h）玻璃镜整体包装方案

　　5-45 瓦楞纸板缓冲包装箱 （a）底部缓冲衬展开图 （b）底部缓冲衬组装图 （c）“U”形缓冲衬展开图 （d）“U”形缓冲衬组装图 （e）缓冲纸箱 （f）缓冲结构装配图

　　图5-51 Camicon隔板结构 （a）隔板 （b）固定形隔板 （c）缓冲底隔板 （d）三角形隔板 （e）盘式隔板 （f）连箱型隔板

　　5-53 隔板结构之二 （a） 3×2隔板 （b）成型图 （c） 4×3隔板

　　图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线-打孔线-摇盖黏合面

　　图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线-底板

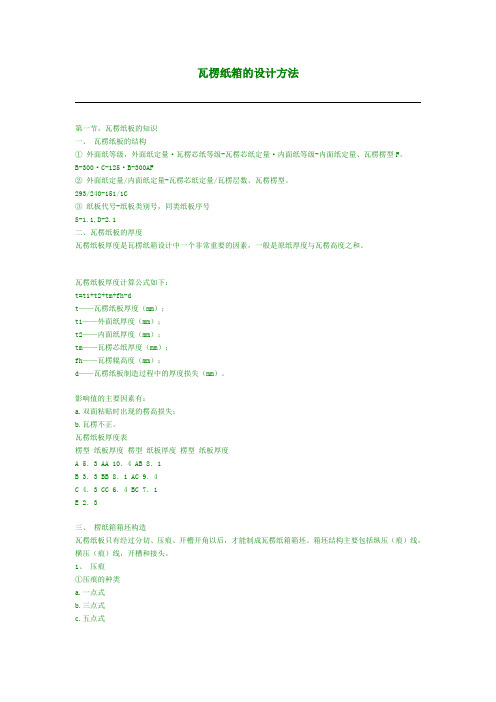

　　瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量瓦楞芯纸等级-瓦楞芯纸定量内面纸等级-内面纸定量、瓦楞楞型F。

　　293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。

　　瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。

　　瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。

　　箱坯结构主要包括纵压（痕）线，横压（痕）线、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。

　　③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。

　　2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。

　　3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。

　　③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。

　　瓦楞包装概述 瓦楞纸箱（ 瓦楞纸箱（盒）的种类及其结构特征 瓦楞包装结构设计 瓦楞纸箱强度设计 现代瓦楞包装技术发展动态

　　瓦楞纸箱是一种十分重要的 包装容器， 包装容器，其用量一直名列 榜首。 榜首。 随着工业生产的不 断发展， 断发展，对外贸易的日益扩 大，促使瓦楞纸箱的式样逐 步改进和创新． 步改进和创新．由于出口商 品各有不同要求， 品各有不同要求，并不断吸 取了国外纸箱新颖式样为借 设计更多的新式样、 鉴，设计更多的新式样、新 品种， 品种，以适应外贸包装的需 要。

　　第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类

　　这是运输用瓦楞包装箱中最基本的一种，也是目前使用 这是运输用瓦楞包装箱中最基本的一种， 最广泛的一种，此类纸箱在使用前可折叠成平板状 可折叠成平板状存放 最广泛的一种，此类纸箱在使用前可折叠成平板状存放 具有占地少、便于仓储、使用方便、密封防尘、 ，具有占地少、便于仓储、使用方便、密封防尘、内外 整洁等优点，箱面还可按包装商品不同要求， 整洁等优点，箱面还可按包装商品不同要求，设计印刷 商品图案、商标、标志，它的种类可以分以下几种： 商品图案、商标、标志，它的种类可以分以下几种：

　　理想尺寸比例与最佳尺寸比例 尺寸比例 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下： 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：

　　第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类

　　微瓦楞盒和纸板盒之间的竞争 按传统的习惯，判断折叠纸盒的标准是要保护产品以及 其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包 装）。但随着样品目录的直销方式和通过互联网进行的 网上购物方式的增加，更多的消费品以小型包装或个别 包装的方式并以较小的数量进行运送，因此要求提高产 品的保护性能，同时降低其重量来创造市场商机。 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑 软件、酒、小型器具等已从实心纸板折叠纸盒包装转向 微型瓦楞包装。。

　　瓦楞纸箱设计要求版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。

　　2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。

　　二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。

　　三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。

　　(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。

　　(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。

　　页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。

　　五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。

　　在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

　　（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

　　国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

　　统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

　　如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

　　一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

　　（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

　　本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

　　02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

　　所以在生产实际中还要根据具体情况增加修正系数加大值式中k为纸箱制造尺寸修正系数伸放量单位mm式中的k值可查表编辑ppt32编辑ppt33瓦楞纸箱接头是供成型时作为粘合或钉合的部位接头尺寸一般是根据瓦楞层数及生产工艺系确定的接头常与纸箱的箱面长和宽相连接以保证主箱面的印刷不被破坏接头j寸选取可参照表

　　X0——纸箱外尺寸（mm）； X——纸箱制造尺寸（mm） K——纸箱外尺寸修正系数（mm）。

　　顶 正 公 司 (1)分隔： 用于包装瓶和易碎商品，将各个商品在箱内分隔，防止震动 摩擦。见图1-10 (2)衬板： 有两种，一是全衬，用于箱内多层堆放，作为分层格衬用； 另一种是过桥衬板，用于纸箱内摇盖合拢处，以垫平空隙。 (3)衬垫： 根据商品不同形状，设计各种衬垫，固定位置，确保商品不 致移动。见图1-11和1-12

　　附图1 手提式卡口锁底箱 O、P点的定位原则如下：①op连线位于盒底矩形中位线；②o、p 点与各自邻近旋转点的连线同盒底B边所构成的角度为∠a，同盒 底L边所构成角度为∠b。 ∠a、∠b与纸盒长宽比有关： L/B≤1.5, ∠a=30º ∠b=60º , 1.5＜L/B≤2.5, ∠a=45º ∠b=45º , L/B＞2.5,则增加锁底啮合点，也就是将纸盒长边按奇数等分，且 ∠a∠b=90º

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　图5-20 分离式纸箱连接方式 1-黏合接头 2-撕裂打孔线-打孔线-摇盖黏合面

　　图5-21 分离式托盘 1-侧内板 2-侧板 3-分离纸板 4-分离线-底板

　　5-45 瓦楞纸板缓冲包装箱 （a）底部缓冲衬展开图 （b）底部缓冲衬组装图 （c）“U”形缓冲衬展开图 （d）“U”形缓冲衬组装图 （e）缓冲纸箱 （f）缓冲结构装配图

　　图5-47 纸板堆积材料 （a）交错层叠 （b）并行层叠 （c）蜂窝形瓦楞纸板

　　图5-49 蜂窝衬垫包装 （a）角垫 （b）方棱垫 （c）圆棱垫（d）框式单元包装垫 （e）框式垫（f）镜垫 （g）托盘 （h）玻璃镜整体包装方案

　　图5-12 包卷式纸箱压痕线 包卷式瓦楞纸箱 （a）外接头 （b）内接头

　　图5-32 组合式大型套合箱 1-体板 2-H型导板 3-三瓦楞纸板 4-固定导板 5-固定 加强件 6-瓦楞纸板层叠箱座

　　图5-43 笔记本电脑缓冲包装 （a）A型部件展开图 （b）B部件展开图 （c）组装图 1-侧板 2-底板 3-端板 4-锐角凸起结构 5- “”形结构

　　图5-14 N型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图

　　1-H板 2—撕裂打孔线 F型包卷式纸箱组装成型过程 1-H板 2—箱板

　　图5-14 F型包卷式纸箱 （a）包卷箱板 （b）H型中间隔板 （c）装配图

　　1-H板 2—撕裂打孔线-分离用撕裂打孔线类箱成型及填充方式 （a）黏合 （b）组装 （c）锁合 （d）内装填充物

　　图5-29 塑料导板加强大型摇盖型 1-增强木板 2-三瓦楞纸板 3-塑料导板 4-托盘

　　图5-4 02类箱成型及填充方式 （a）盖面填充 （b）底面填充 （c）端面填充 （d）侧面填充

　　3、封箱 国际纸箱箱型标准规定了4种封箱方式 （1）黏合剂封箱：用热熔胶或冷制胶 （2）胶带封箱：图5-8（a）-（d）为国际箱型 规定的4种胶带封箱方式 （3）联锁封箱：图5-9为常见的0201型箱联锁 封箱方式，其他箱型则视结构而定 （4）U形钉封箱：图5-10（a）（b）为国际纸 箱箱型规定的2种U形钉封箱方法

　　2．分离式纸箱 （1）传统分离箱（图5-18） （2）改进型分离式纸箱 a.盖板连接方式

　　图5-19 盖板分离式纸箱成型与分离过程 图5-18 传统分离箱 （a）捆扎 （b）胶带连接 （c）黏合剂连接

　　图5-24 三角柱形纸箱箱型 （a）标准托盘型 （b）敞口型 （c）02盖密封型 （d）托盘型 （e）带盖托盘型

　　图5-26 化妆品增强型包装纸箱 （a）箱盖 （b）增强型箱底 （c）箱体展开图

　　图5—7所示箱型，上摇盖用0204型，下摇 盖用0215型，表示方法：0204/0215（上摇盖 /下摇盖）
