瓦楞纸箱抗压强度的计算——谈凯里卡特公式的应用瓦楞纸箱抗压强度的计算公式很多，常用的有凯里卡特（K.Q.Kellic utt）公式、马丁荷尔特（Malten fort）公式、沃福（Wolf）公式、马基（Makee）公式、澳大利亚AP M公司计算公式，等等。
其中，凯里卡特公式常被应用于0201型瓦楞纸箱抗压强度的计算。
凯里卡特公式表达式美国的凯里卡特根据瓦楞纸箱的边压强度和周长提出了计算纸箱抗压强度的公式BCT＝ECT(4aXz/Z)2/3ZJ式中:BCT——瓦楞纸箱的抗压强度（lb）ECT——瓦楞纸板的边压强度（lb/in）Z ——瓦楞纸箱的周长（in）aXz——瓦楞常数J ——纸箱常数相应的瓦楞纸箱常数见表1。
倘若知道瓦楞纸箱的外尺寸和楞型,可根据瓦楞纸板的边压强度ECT推测瓦楞纸箱的抗压强度BCT，或者根据瓦楞纸箱的抗压强度BCT推测瓦楞纸板的边压强度ECT。
耐破度（英镑／IN”）=耐破指数（破比）＊定量＊0.145或14.212*耐破度（kg/cm2）

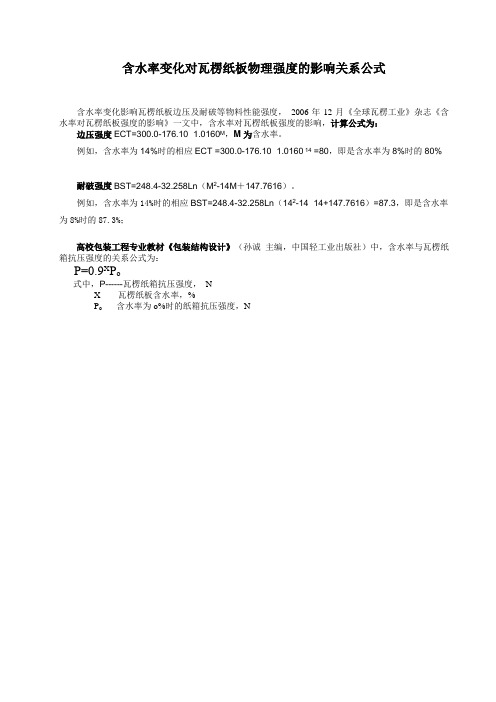

含水率变化影响瓦楞纸板边压及耐破等物料性能强度，2006年12月《全球瓦楞工业》杂志《含水率对瓦楞纸板强度的影响》一文中，含水率对瓦楞纸板强度的影响，计算公式为：边压强度ECT=300.0-176.101.0160M，M为含水率。
高校包装工程专业教材《包装结构设计》（孙诚主编，中国轻工业出版社）中，含水率与瓦楞纸箱抗压强度的关系公式为：
瓦楞纸箱抗压强度设计应知应会应知：马基（Makee）公式应会：凯利卡特（K.Q.Kellicutt）公式重点：凯利卡特简易公式，综合环压强度，环压强度，环压指数，瓦楞纸箱周边长，纸箱最大综合尺寸，堆码强度，抗压强度，耐破度一、马基（Makee）公式根据瓦楞纸板的边压强度（纵向）计算瓦楞纸板的抗压强度：BCT=KECT(HZ)1/2 (a)式中：BCT——纸箱的抗压强度（N）ECT——瓦楞纸板的边压强度（纵向）（N/m）H——瓦楞纸板的厚度（m）Z——瓦楞纸箱的周边长：（长＋宽）2 （m）K——常数，为5.87二、凯利卡特（K.Q.Kellicutt）公式根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。
P=P x(4aX z/Z)2/3 Z J (b)式中，P——纸箱的抗压强度（N）P x——瓦楞纸板的综合环压强度（N/cm）aX z——瓦楞常数Z——瓦楞纸箱的周边长：（长＋宽）2 （cm）J——纸箱常数其中，瓦楞纸板的综合环压强度计算公式如下：Px=(ΣRn + ΣCnRmn)/15.2 (c)式中，P x——瓦楞纸板的综合环压强度（N/cm）R n——内外面纸、夹芯纸的环压强度（N）R mn——瓦楞芯纸环压强度（N）C n——瓦楞的收缩率，即瓦楞芯纸原长度与面纸长度之比。
一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B0)Z——纸箱周边长（cm）；L0——纸箱长度外尺寸（cm）B0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。
③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MNm）Dy——瓦楞纸板横向挺度（MNm）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。
一类根据瓦楞纸板原纸，即面纸和芯纸的九游娱乐文化 九游app官方入口测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B0)Z——纸箱周边长（cm）；L0——纸箱长度外尺寸（cm）B0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。
③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MNm）Dy——瓦楞纸板横向挺度（MNm）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。
创作编号：GB3BT9125XW创作者：凤呜大王*瓦楞纸板的边压强度和耐破强度计算公式：1.耐破强度：BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST＝（面纸BST＋里纸BST）0.95双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST 里纸BST）*0.95 因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。
戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。
环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。
瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT楞率双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT相应楞率＋第二层瓦楞纸RCT相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。
瓦楞纸箱抗压强度计算公式纸箱抗压强度一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
a.凯里卡特公式P――瓦楞纸箱抗压强度（N）;Px――瓦楞纸板原纸的综合环压强度（N/cm）;aXz -- 瓦楞常数;Z――瓦楞纸箱周边长（cm ；J 纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下15.2Rn――面纸环压强度测试值（N/0.152m）Rmn 瓦楞芯纸环压强度测试值（N/0.152m）C――瓦楞收缩率，单瓦楞纸板来说注15.2双瓦楞纸板P二耳斗尽+旳+ &G +尽pC15.2纸箱抗压强度公式中的15.2 （cm）为测定原纸环压强度时的试样长度。
Z值计算公式Z=2（L0+B O）Z――纸箱周边长（cm）；L o――纸箱长度外尺寸（cm）B O――纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.O6类纸箱抗压强度计算公式:P = 1.2g（A 十巴）一1050P—- 6-类纸箱抗W僵度Z；=上体箱板抗汗强度Eh 喘枫抗乐議度2 P L% -心 01 （■:—） —25H B& =坨0】（—）亠-P舛呦一与圭怖箱板同0201纸箱抗压强庫tX h好⑹一与端扳同村质201紙箱抗乐强度＜N）.-＜1.述巡式纸抗压强度汁算公式2耳n = x0.6x 1.6 w一包卷武抵箱抗旅强度iNh局m——用凯里卡特公式计筲的0丄01纸ffi抗床强嗖岱｝；F——摇盖长度（tnmh爲——娥箱宽度外尺J- iimn）.&貝:他MWh强度计第部分箱型对按卞式汁算P=叱加1P——隐他箱型抗床强蟆（x＞：P0201 ―― 0201箱型用凯里卡特公式计算的抗压强度（N）;a――箱型修正系数,凯里卡特公式，与实际测试值有一定差异，一般比测试值小5%。
计算这个必须要知道瓦楞纸板里纸、面纸、夹芯纸的耐破强度（瓦楞芯纸对耐破值基本无影响），公式大概为p=0.92∑σb，σb为瓦楞纸板里纸、面纸、夹芯纸的耐破强度之和，如果不知道耐破值，必须要知道里纸、面纸、夹芯纸的克重和其大概等级，到相关文件中查找其耐破系数（可以在网上搜索箱纸板和瓦楞原纸查找相关标准，耐心点肯定有，另大多5层板7层板中间夹芯纸采用瓦楞原纸，这时需要考虑其耐破强度），计算出其耐破强度，然后按照公式计算出瓦楞纸板的耐破值。
纸板边压强度的推算方法瓦楞纸板的边压强度等于组成纸板各层原纸的横向环压强度之和，对于坑纸，其环压值为原纸环压强度乘以对应的瓦楞伸长系数。
单瓦楞纸板Es＝ (L1+L2+rF)双瓦楞纸板Ed＝ (L1+L2+L3+rF+r1F1)三瓦楞纸板Et＝ (L1+L2+L3+L4+rF+r1F1+r2F2)式中L1、L2、L3、L4分别为瓦楞纸板面纸、里纸及中隔纸的环压强度(N/m)；r、r1、r2表示瓦楞伸长系数（见表二）；F、F1、F2表示芯纸的环压强度(N/m)；表二不同楞型的伸长系数及纸板厚度楞型 A C B E伸长系数(r) 1.53 1.42 1.40 1.32纸板厚度 5 4 3 1.5注：1. 不同瓦线设备，即使是同一种楞型，由于其瓦楞辊的尺寸不同，瓦楞伸长系数也存在偏九游娱乐文化 九游app官方入口差，所以纸箱企业在使用表二进行推算时需根据工厂的设备情况对伸长系数进行调整。
举例：有一款K纸板，用纸配置为230K//已知230K的横向环压强度为2208N/m，的环压为516 N/m ，的环压为1328 N/m求其边压强度。
题解:查表得C瓦楞伸长系数为r=1.42根据公式ES＝ (L1+L2+rF)＝ (2208+1328+1.42 516)＝ 4269 N/m表三纸箱抗压强度值修正表印刷工艺修正（瓦楞板为印刷底材）印刷工艺单色印刷双色及三色印刷四色套印，满版面实地抗压强度调整减6~8%，文字内容越多，印刷面积越大，减幅越大减10-15%，文字内容越多，印刷面积越大，减幅越大四色套印减20%，满版面实地减20%，满版实地加多色减30% 长宽高尺寸及比例高度及长宽比长宽比大于2 箱高超过抗压强度调整减20% 减8%开孔方式开孔方式及位置纸箱侧唛各加一通气孔两侧唛各一个手挽两侧唛各一个手挽，正唛一个手挽抗压强度调整减10% 减20% 减30%模切工艺模工工艺平压平啤切圆压平啤切圆压圆啤切抗压强度调整减5% 减20% 减25%综合举例有一款彩盒，其坑型为BE坑；尺寸为510420；五层纸的用纸配置为350华丰白板/112VISY坑纸/125理文B纸/112VISY F纸/175理文A纸；平压平啤切时两侧唛各打一个手挽，已知350华丰W环压为2900N/m、112VISY F纸环压为740N/m、125理文B纸环压为1100N/m、175理文A环压为1420N/m；试推测其抗压值。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的
原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST+里纸BST）*0.95 因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。
戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。
戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET＝0.0054BST＋2.16358
单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT楞率
双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT相应楞率＋第二层瓦楞纸RCT相应楞率
