瓦楞纸箱结构设计技术基础讲座编写：张锐（重庆华亚包装公司设计师）第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。
一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。
03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。
在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。
05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。
它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。
06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于九游娱乐文化 九游app官方入口包装易碎品，此外还适用较大商品的包装。
07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。
不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。
其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。
5.9 纸箱接头粘合搭接舌边宽度不小于30mm，粘合剂使用乙酸乙烯乳液或具有相同粘合效果的其他粘合剂。
粘合接缝的粘合剂涂布应均匀充分，以致面纸分离时接缝依然粘合不分，同时，也不应有多余的粘合剂溢出接缝。
5.10 瓦楞纸箱的压痕线宽度，单瓦楞纸箱不大于12mm，双瓦楞纸箱不大于17mm，折线居中，不得有破裂断线，箱壁不允许有多余的压痕线 瓦楞纸箱摇盖经开、合180往复5次以上，1、2类箱面层和里层都不得有裂缝，3类箱板外面层不得有裂缝，内面层裂缝长度总和不得大于70mm。
5.13 瓦楞纸箱的机械性能包括抗压强度，耐冲击强度、抗转载强度等，在每种具体产品用瓦楞纸箱的标准或技术要求中明确规定或由供需双方商定。
6 试验方法6.1 已制成的瓦楞纸箱，根据纸箱种类及需要，应进行纸板性能试验，如有需要可进行纸箱强度试验。
6.2 测纸箱内尺寸时，把纸箱撑开成型、相邻面夹角90量取搭接舌边以外的、构成长宽两面间的距离（内尺寸）为箱长（L）、箱宽（B），量取构成箱高的底、盖间的内距离为箱高（H）。
6.3 瓦楞纸箱空箱承压强度按GB4857.4-84《运输包装件基本试验压力试验方法》的规定进行平面压力试验。
试样制备时，用胶粘带、金属钉或粘合剂封合，并将采用的方法写在试验报告内，试样数量应不少于3只。
6.4 瓦楞纸箱耐冲击强度按GB4867.5-84《运输包装件基本试验垂直冲击跌落试验方法》的规定进行试验，跌落高度及顺序按GB4857.5-84附录A或供需双方商定，试样数量应不少于3只。
6.5 瓦楞纸箱抗转载强度按GB4857.8-84《运输懈装件基本试验六角滚筒试验方法》的规定进行试验，试验强度指标按GB4857.8-84附录A或由供需双方根据货物流通发问商定。
7 检验规则7.1 出厂检验7.1.1 生产厂应保证生产的纸箱符合本标准和订货合同的规定并经检验部门检验合格出具合格证。
表1表1点击此处查看全部新闻图片注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。
附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。
2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。
2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。
2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。
3.纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。
在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。
4尺寸规格4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。
a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。
A.制造卡通箱所使用的瓦楞纸板的材质及各项技术指标应符合表1的规定，成箱后取样进行检测的瓦楞纸板的强度指标（耐破强度、边压强度）应不低于表1规定的最低值。
3.12.GB/T?2828.1?计数抽样检验第1部分:按接收质量限检索的逐批检验抽样计划
4.1.1.纸箱供应商应具备原纸进料检验和成品纸箱出厂检验能力，包括有相关的耐破、边压测试仪器和熟练的测试人员。
4.1.2.每批纸箱出厂前，供应商都必须自检，只有本标准中所有的检验项目经检验合格后方能出厂。
展开尺寸：制造时的压线尺寸，箱体展开时压线之间尺寸，以长宽高(L×W×H)的顺序表示(注:卡通箱箱唛上印刷的为外尺寸）。
检验方法：将纸箱展开，使弯折的部分充分展平，展不平时可压上重物，用精度为1mm的直尺测量展开尺寸。
5.1.2.三瓦楞纸板(七层瓦楞纸板)：由四层纸或纸板和三层瓦楞纸粘合而成的瓦楞纸板。三瓦楞纸板结构见下图（B）。
5.1.3.水分：材料中水的含量，按照规定将试样干燥至恒重时，减少的重量对原试样重量之比，用百分率表示。
5.1.4.耐破强度：纸或纸板在单位面积上所能承受的均匀地增大的最大的压力，单位kPa或kgf/cm2或lb/in2。
4.3.2.耐破强度、边压强度、空箱抗压强度有一个样品不合格，则该批不合格。

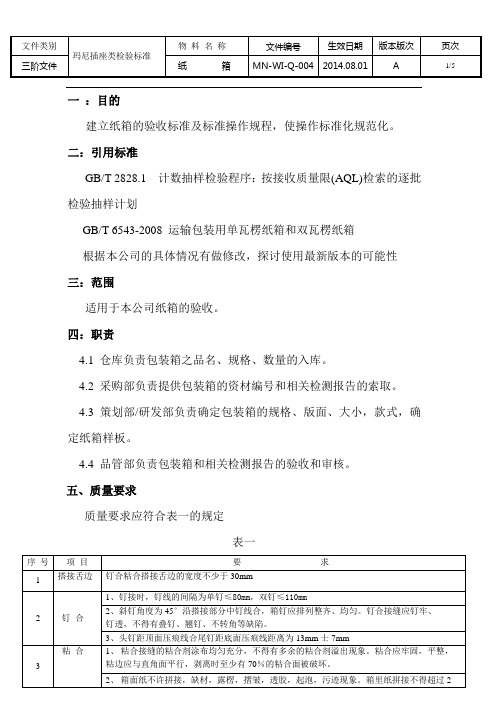

二：引用标准GB/T 2828.1 计数抽样检验程序：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 6543-2008 运输包装用单瓦楞纸箱和双瓦楞纸箱根据本公司的具体情况有做修改，探讨使用最新版本的可能性三：范围适用于本公司纸箱的验收。
4.3 策划部/研发部负责确定包装箱的规格、版面、大小，款式，确定纸箱样板。
五、质量要求质量要求应符合表一的规定表一六、楞型结构及尺寸1、瓦楞纸板的楞型结构应为UV型，其尺寸要求应符合图1和表5的要求。
3.、瓦楞纸板的耐破强度要求瓦楞纸板的耐破强度应符合表三的规定表三瓦楞纸板的耐破强度七、外观要求1、纸箱内外表面应干净、整洁，无头发、大量灰尘和赃物，无异味、臭味。
3、瓦楞纸箱在储存运输过程中应避免雨雪、暴晒、受潮和污染，不得采用有损瓦楞纸箱质量的运输、装卸方式及工具。
运输车辆应干净、清洁，不得使用猪车装载、与化学药品车同时装载纸箱等情况出现。
八、检验规则1、组批与抽样方案A、一般情况下，以相同材料、相同工艺、相同规格、相同交付的产品为一批。
送货数量未超过10000个时，抽样数量为每批送货数量的5‰，当送货数量超过10000个时，抽样数量为每批送货数量的3‰。
2、判定规则1、按2.1～2.4要求（除了抗压和摇盖除外）进行检验，如果有两项不合格，则该纸箱为不合格。
在不合格当中，如果其中一项或两项严重影响了产品的质量和外观，则不得接受，其他则根据情况给予降级让步接收。
表1表1点击此处查看全部新闻图片注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途、低廉商品的运输包装。
附录A中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类；后两位数字表示同一类箱中不同纸箱式样。
2.1.1开槽型纸箱（02型）为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。
2.1.2套合型纸箱（03型）由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。
2.1.3折叠型（04型）通常由一片瓦楞纸板组成，折叠而成箱的底、侧面和箱盖，不用钉合或粘合。
3.纸箱附件为提高对内装物的保护能力，允许用隔挡、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号见附录B。
在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等作出规定。
4尺寸规格4.1用纸箱的内尺寸长、宽、高表示纸箱的规格，并按下列顺序和代号给出尺寸，单位用毫米。
a.长度（L）：箱内底面积长边尺寸；b.宽度（B）：箱内底面积短边尺寸；c.高度（H）：箱内顶面到底面尺寸。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，其箱型代号如下表所示。
我国瓦楞纸箱的箱型代号分类编号箱型编号02 ：0201 0202 0203 0204 0205 020603 ：0310 032504 ：040209 ：0900～0976本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
搭口纸箱的结构对于某些商品具有保护作用，如一些体积膨胀的棉织衣服等，经重压一段时间后会压缩，如果用平口纸箱包装，则纸箱两边的摇盖必然会合不拢，使箱内商品露出。
